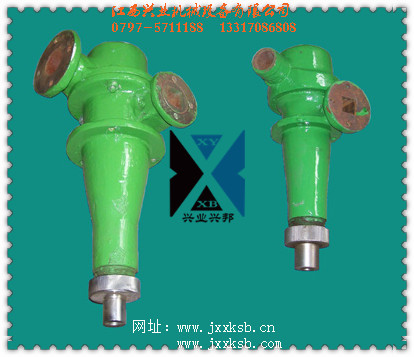

XCS、SXLQ型水力旋流器
一、XCS、SXLQ型水力旋流器用途：
適用于試驗室選礦選煤試驗過程中溢流分級、濃縮、脫泥、脫水。
1、本產品系按中華人民共和國行業標準DZ/T0194-1997《聚氨酯水力旋流器》制造、安裝、檢測。
2、本產品具有如下結構參數；詳見附頁。
3、水力旋流器結構特點：
（1）產品用聚氨酯彈性體材料制作內襯，具有耐磨性強，重量輕，不為酸、堿、鹽溶液腐蝕，不易老化，不發生銹蝕等優點。但不應在大于80℃時工作。
（2）本產品適用于含固體泥漿（包括低黏度溶液）的顆粒分級、濃縮、脫泥及水質凈化作業，可用于選礦廠的閉路磨礦分級，尾砂輸送或用于井下充填、筑壩時的尾礦濃縮，非金屬礦及化工原料的粉體制備，油田鉆井泥漿的除 凈化，環保廢水處理等作業。
（3）聚氨酯由模具澆柱而成，因此內部幾何形狀尺寸準確，內表面非常光滑。
（4）給料口的形狀采用螺旋線進料或漸開線進料，因此進料過程中能獲得預分離作用，提高分離效率。
（5）合理的流道結構、光滑的內表面，盡可能少的泄露點等，使得水力旋流器凈化效果好，安裝簡單，維修方便。
（6）據工藝流程需要，經計算和試驗確定適當?shù)囊缌鞴軓胶统辽翱趶健?/span>
二、XCS、SXLQ型水力旋流器技術參數：
型號規格 | 單位 | XCSΦ25 | XCSΦ50 | XCSΦ75 | SXLQ76 | XCS100 | |
直徑 | mm | Φ25 | Φ50 | Φ75 | Φ76 | Φ100 | |
給礦壓力 | kpa | 50-300 | 50-300 | 50-300 | 50-300 | 50-300 | |
錐角度 | (°) | 20 | 20 | 20 | 20 | 20 | |
溢流粒度 | mm | 0.1 | 0.25 | 0.25 | 0.06 | 0.25 | |
溢流口尺寸 | mm | Φ9 | Φ8、Φ12 | Φ10、Φ14 | Φ15 Φ25 | Φ20 Φ30 | |
排礦口尺寸 | mm | Φ2.5-Φ4 | Φ5-Φ6 | Φ6-Φ8 | Φ10-Φ23 | Φ14-Φ30 | |
處理量 | L/min | 2-20 | 20-40 | 25-100 | 5-100 | 50-120 | |
給礦口尺寸 | mm | 3×11 | 20× | 26× | 22×10 | Φ23 | |
質量 | kg | 1.2 | 5 | 6 | 30 | 17 | |
